SYN2010

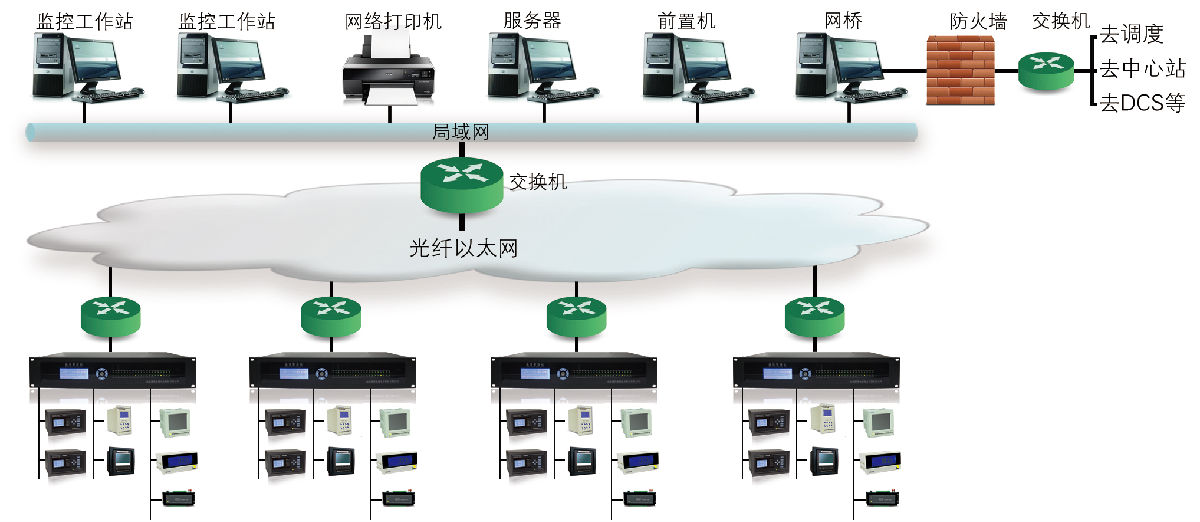

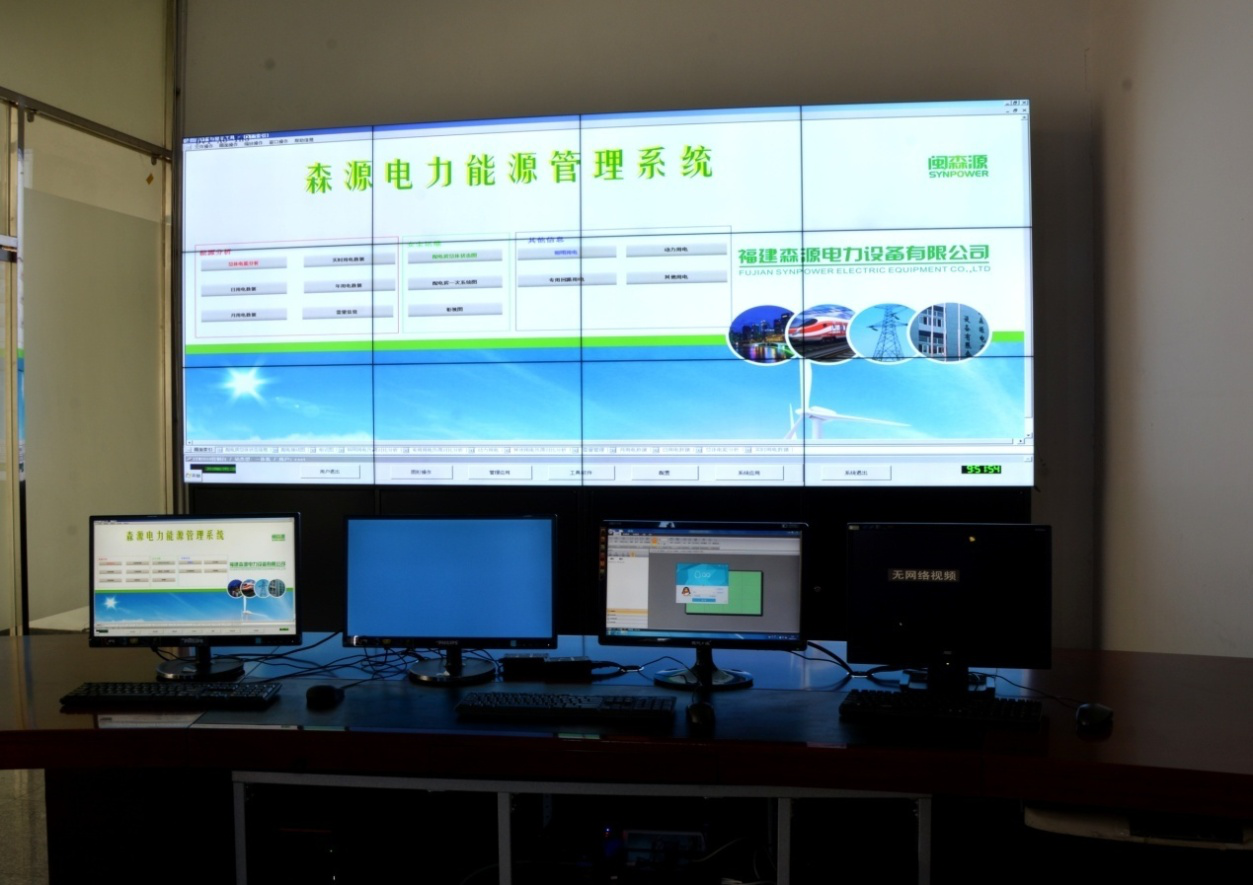

YN2010综合电力监控系统是基于服务器、中间层、客户端技术构建的跨平台多功能数据采集控制系统(SCADA)。整个系统依其功能及构成设备的分布特点，架设了如下图所示的三层分布式架构。

该系统以其规范的结构、完善的应用功能、灵活的系统配置、开放式的软硬件平台、一体化的设计思想，可广泛应用于电力系统变电站综合自动化、配电网自动化、发电厂电气自动化、水电站自动化以及高速公路、隧道、机场、港口等大型公共设施的机电监控工程。

基本的SYN2010综合电力监控系统可包括服务器、监控工作站、前置机、网络交换机、打印机等设备构成。前置通讯管理机对所收到的数据进行预处理后，将数据写入数据库后交后台主机做进一步的处理。监控系统的主要功能是在后台主机上完成的，其他工作站通过访问后台主机，协助运行人员完成对系统的运行监视，同时借助人机交互工具，完成所需的控制操作。

在需要进一步提高系统性能及发挥系统效用的情况下，还可对此配置作必要的扩充：

● 进一步使用两台服务器作为互为热备用的主机，大大提高系统配置的水平和抗意外干扰的能力。

● 通过网关使监控系统网与MIS网互联，实现数据交换，同时也使网络隔离，避免无效报文的干扰。

● 通过安全可靠的WEB服务器向Internet发布监控系统的实时信息，实现更大范围的信息共享。

● 系统还可配置双网、多媒体设备、远程诊断设备以进一步提高系统性能。

图形组态显示模块

图形组态显示模块用于用户的图形组态及显示，操作员可以根据需要打开多个图形窗口，通过预定义的图形链接，可方便地在各个图形之间进行切换。系统支持导航图、漫游、平移、缩放等功能。可方便、快捷地制作形式多样的丰富画面，可在一幅画面上使用各种表现形式,如曲线、棒图、指针等。图元成组、装置模板导入功能的应用更加强了模板在系统组态的应用。

报表系统及打印模块

报表系统采用基于Microsoft Excel核心的用户操作界面。

报表制作采用智能化向导,可迅速生成需要的报表,并可使用所有Excel电子表格的计算功能，如求和、******值、最小值、平均值等。报表系统绘制的用户报表包括绘制出扇形图、矩形图、曲线、棒图等精美的表格。其即时打印和定时打印功能方便实用、操作简单。

报警及事件记录模块

报警及事件记录模块用于显示系统运行过程中发生的事故、开关变位、遥测越限等情况,在显示告警信息，弹出事故画面的同时具有语音报警功能，并将告警信息记录到历史库中，以便日后查询和分析事故。

数据库组态模块

数据库组态模块提供直观、方便的操作界面，包括实时数据库和历史数据库。

实时数据库用于监控系统中数据的组态及实时的反映当前的数据变化，如U、I、P、Q、F等模拟量及开关、手车位置等开关量。

历史数据库用于储存开关变位、SOE、运行情况、操作情况，满足运行人员查询及打印等需求。

系统安全及控制

● 按管理员、工程师、操作员的权限分类，对用户操作的范围进行规范和限制。

● 完全符合电力系统的操作规程,保证设备的安全运行。

● 完善的规则库，根据实时数据信息在线检测操作的合法性。

● 多样化的控制模式为用户提供更多的选择。

● 按照预先的设定，顺序控制开关的分合。
