SRU－12

□ 概 述

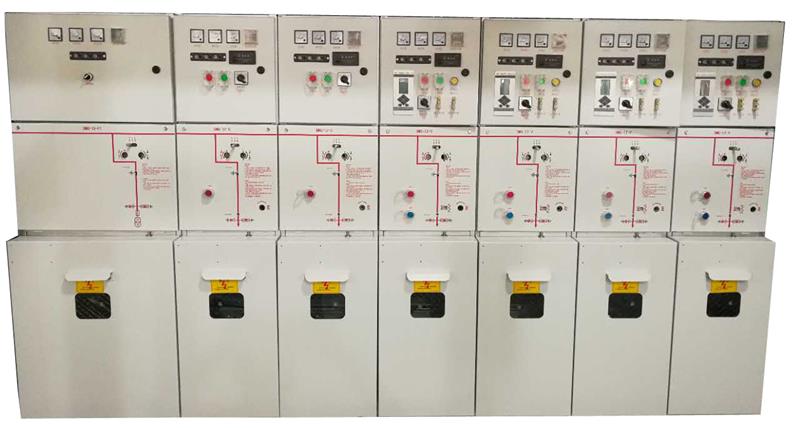

SRU－12系列固体绝缘金属封闭开关设备（简称固体柜）以固体绝缘为主要绝缘结构，采用真空灭弧室为开断元件。产品运用于10kV/6kV配电系统，是城乡各类用户变配电系统、小型二次配电站的换代产品。

产品满足标准：DL/T1586-2016、GB1984、GB1985、GB3804、GB3906、GB16926。

□ 产品特点

l 三相独立固封极柱形式；隔离、接地采用的是螺旋直动式三工位结构。

l 同相的隔离接地三工位开关、主开关真空灭弧室固封在同一极柱内，防护等级达到IP67；极柱表面电弧熔锌工艺进行涂敷，实现全屏蔽。

l 主母线采用固体绝缘母线，进出线采用标准全绝缘电缆外锥头，使一次系统实现可靠全密封。

l 单个极柱局放≤5pC；单元总成和整柜局放≤10pC。

l 三工位开关实现机械联动指示，使各工位指示清晰可靠，操作安全方便。

l 断路器、负荷开关、隔离接地三工位开关均具备手动和电动操作功能。

l 绝缘材料和核心单元模块内无任何非环保气体。

l 海拔3000m以下正常运行。

□ 主要单元名称、单元代号及技术参数

注：项目中经常以断路器取代组合电器。
