□ 概 述

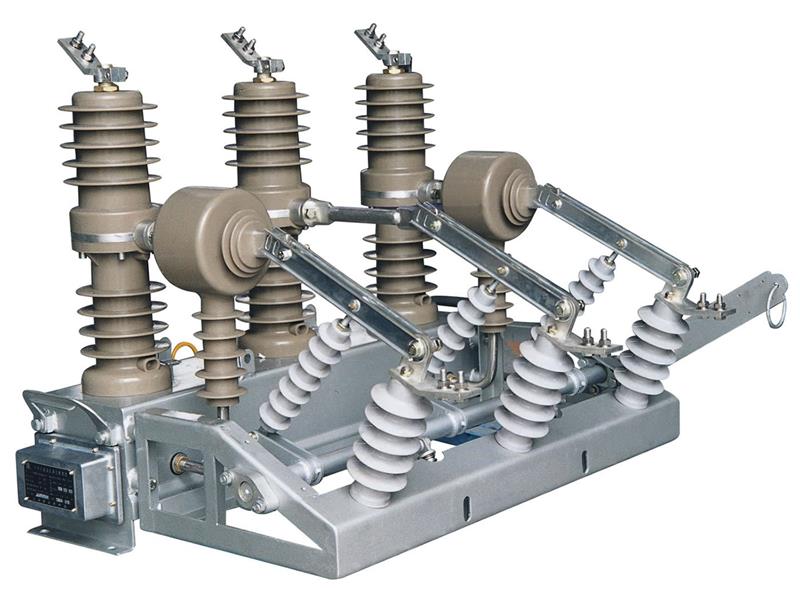

ZW32-12(24)系列户外交流高压真空断路器为额定电压12kV/24 kV,三相交流50Hz 的户外高压开关设备,主要用于开断、关合电力系统的负载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用,更适用于农村电网及频繁操作的场所。产品满足标准:GB1984 。
□ 产品特点
l 本体机箱采用3mm优质不锈钢板,耐腐蚀性强;
l 断路器采用三相支柱式结构,开断性能稳定可靠。
l 断路器采用全封闭结构,特别适用于严寒或潮湿地区使用。
l 三相支柱采用进口户外环氧树脂固体绝缘,或采用户内环氧树脂外包有机硅橡胶固体绝缘;具有耐高低温、耐紫外线、耐老化等特点。
l 操动机构:弹簧/永磁;操动机构置于密封的机构箱内。
l 操作方式:手动/电动。
l 可配装二相或三相电流互感器,用于计量或测量、保护。
l 可选配三相联动的隔离开关;可连装避雷器支柱绝缘子。
l 可配控制终端接口,使用于自动化配电网络和无人值班变电站。也可以与重合控制器配合组成自动重合器、分段器。
□ 主要技术参数
项 目 | 参 数 | |
12 kV | 24 kV | |
额定电压 kV | 12 | 24 |
额定电流 A | 630、1250 | 630、1250 |
额定短路开断电流 kA | 20、25、31.5 | 20、25、31.5 |
额定短时耐受电流(4s) kA | 20、25、31.5 | 20、25、31.5 |
额定短时干耐受电压(1min) kV | 42/49 | 65/79 |
