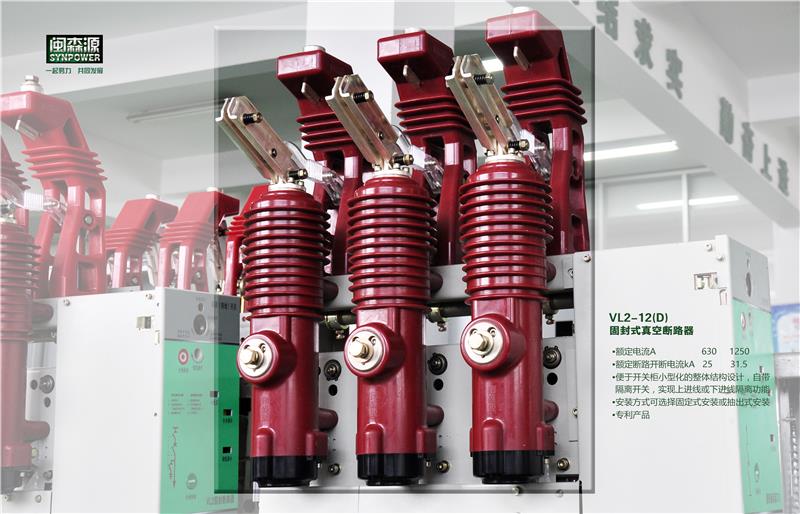

VL2固封式真空断路器

Vl2固封式真空断路器

 1 概述

1.1 特征

1.1.1 带可见隔离整体结构

     VL2-12（D）真空断路器是新一代小型化、组合式的电气开关，通过金属框架与绝缘支件将开关导电主回路上真空断路器灭弧室固封极柱、旋转隔离开关与接地开关、以及电动操作机构有机组合，构成独具整体性与完整性的户内交流高压真空断路器，特别是针对供配电系统实现对进线开关的下隔离可见断口整体结构要求。

1.1.2 环境适应性强

采用APG工艺及专用固封技术，用环氧树脂将真空断路器灭弧室及其一次主回路导电体固封成极柱整体，不但大大提高开关的绝缘性能及抗恶劣环境性能，还便于开关模块化、标准化生产以及开关柜的小型化设计。

1.1.3 满足开关柜小型化设计

VL2-12(D)固封式真空断路器侧装式安装结构与VL2-12系列固封式真空负荷开关及其组合电器相同，共同满足不同供配电方案中的小型化柜子设计要求，实现600mm固定柜柜宽。

1.1.4 固定柜维护方便成为现实

VL2-12(D)固封式真空断路器除了固定安装方式外，推出导轨滚轮可移动结构加螺栓固定型式，衍生一种全新柜型可移开式固定安装柜，有效减少停电维护时间，同事又具备固定安装的可靠性优势。

1.2 主要用途及使用范围

   VL2-12(D)固封式真空断路器使用于额定电压12kV、三相交流50HZ供配电网络中，能够关合、承载和开断正常回路条件下的电流，并能关合、在规定时间内承载和开断异常回路条件（如短路条件）下的电流；适用于投切各种不同性质的负荷及频繁操作的场合，可供工矿企业、各类建筑的电气设施的保护和控制之用。特别适用于环网供电网络，也适用于辐射供电方式。
