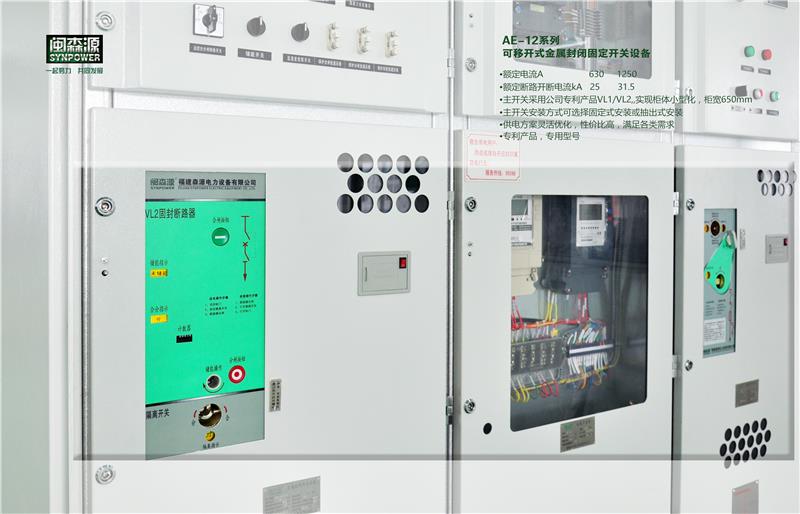

交流金属封闭环网开关设备(AE1柜)
产品概述
² AE1交流金属封闭环网开关设备(简称环网柜)是三相交流额定电压12KV、额定频率50HZ的环网供配电系统和辐射式供配电系统中的开关成套设备,作为变压器、电缆、架空线等电力设备的保护、控制之用。
² 环网柜主要由负荷开关及其组合电器与金属柜体组装而成,可开断和闭合负荷电流,关合额定短路电流,开断变压器空载电流,可用于配电变压器、高压电动机、并联电容器及其他用电设备的控制、保护、包括过负荷、接地和故障。
产品标准
² GB/T 191 包装储运图示标志(neq ISO 780)
² GB/T 2900.1 电工术语 基本术语(neq IEC 50)
² GB/T 2900.19 电工术语 高压试验技术和绝缘配合(neq IEC 71、IEC 60、IEC 50)
² GB/T 2900.20 电工术语 高压开关设备(neq IEC 50)
² GB 3906-1991 3~35kV交流金属封闭开关设备(neq IEC 298:1990)
² GB 6388 运输包装收发货标志
² GB 9969.1 工业产品使用说明书 总则(neq ISO/IEC 37)
² GB/T 11022-1999 高压开关设备和控制设备标准的共用技术要求(eqv IEC 60694:1996)
² GB/T 14436 工业产品保证文件 总则
² DL 404-1997 户内交流高压开关柜订货技术条件
² IEC-420(1990)《高压交流负荷开关-熔断器组合电器》
其它相关的国家标准和行业标准
使用环境条件
² 周围空气温度: 上限 +40ºC 下限 -5ºC
² 海拔:海拔不超过1000m
² 相对湿度:日平均值不大于95%,月平均值不大于90%
² 地震:地震烈度不超过8度
² 周围空气应不受腐蚀性或可燃性气体,水蒸汽等明显污染和无经常性的剧烈振动的场所。
² 安装场所:户内
主要性能指标及参数
序号 | 参数名称 | 单位 | 数值 |
1 | 额定电压 | kV | 10 |
2 | 最高电压 | kV | 12 |
3 | 额定频率 | Hz | 50 |
4 | 额定电流 | A | 630 |
5 | 主回路1min工频耐压 | kV | 42 |
6 | 雷电冲击耐压 | kV | 75 |
7 | 2S额定短路耐受电流 | kA | 20 |
8 | 额定短路关合电流 | kA | 50 |
9 | 额定短路开断电流 | kA | 31.5 |
10 | 额定交接电流 | A | 3150 |
11 | 防护等级 | IP2X |
产品特点
² 稳定性:真空负荷开关采用整体柜架结构,机构简单可靠。每相回路中真空灭弧室及其导电体、隔离开关动、静触头等均紧固在同相绝缘整体支座中,这种整体式设计从结构上保证开关技术性能的可靠性与稳定性,不受外界条件(如运输、振动、电缆拉力等)影响,并提高防护、抗污等级。
² 可靠性:集隔离开关、负荷开关、接地开关与一体,分断时有可见的断口,接地开关与负荷开关通过缺口圆盘实现联锁,从结构上保证其不可能出现误操作。
² 安全性:采用锥形结构支座以及隔离断口间金属活门装置,将母线室与开关室隔离,并且不误触带电体。利用真空介质的优良灭弧性能及绝缘性能,真空负荷开关的开断、关合是在真空灭弧室内完成的。特殊设计结构的动、静触头在分离时,其接触表面所产生的磁场使其间电弧沿表面外移运动,对触头表面不集中烧损,因而较轻且均匀。
² 适应性:操作可手动、电动、远程控制,并配置操作箱及联锁装置,具备分励脱扣、过流脱扣等保护,适应不同保护控制要求。限流熔断器用于保护电力变压器等设备,当被保护线路发生故障或在继电保护失效时,熔断器三相熔断或任一相熔断,其撞击器触发开关脱扣跳闸机构,促使负荷开关三相同时分闸,提供线路保护。
² 轻便灵活,紧凑型的开关设备
² 简易的结构,少量的零部件和模块化设计,使开关柜更具优质、可靠、安全的特性。
² 长寿命,突出的性能价格比,真正的物超所值。
² 为各种应用场合提供了******技术方案,针对不同的技术要求,可灵活更换和扩展各种控制、测量和保护方式。
结构特点
² HXGN-12环网柜主要由负荷开关及其组合电器与金属柜体组装而成,根据开关电器不同安装方向,柜体有两种基本柜型;侧装柜和正装柜。
² 侧装柜占地面积小,拼柜方便简单;
² 钢板表面经处理后采用环氧粉末喷涂工艺涂覆,美观牢固。
² 环网柜设计成上下两个完全隔离的金属间隔:母线室与开关室,不另外附加隔离板,以便安全检修与更换熔断器。
² 母线室由金属封闭,母线经过穿墙套管连结,根据要求,母线室前可设有完全隔离的仪表室,专门安装二次设备。
² 开关室主要安装一次设备以及电缆连接用,其柜门与开关实现五防机械联锁,简单可靠。
² 柜门设有观察窗,便于观察隔离断口,检视运行状态。
框架结构
² 柜体可以采用优质冷轧钢或覆铝锌板多重折弯制造。开关柜分四个隔室:母线室、电缆室、负荷开关室、操作机构/低压室。
² 母线室:主母线前后水平排列,可直接贯穿。
² 电缆室:可装火灾中、接地开关、避雷器、电流互感器,并设有观察窗。
² 负荷开关室:单有SF6气包式负荷开关时才有。
² 操作机构/低压室:装有压力表、带电显示装置以及仪器仪表等。
² 负荷开关与电缆室门之间的机械可靠、简单,“五防”功能齐全。
