低压抽出式成套开关设备

产品概述

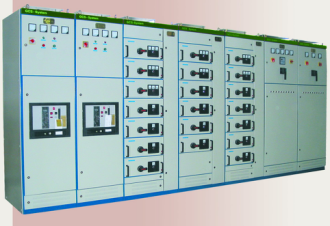

3.1 GCS型低压抽出式成套开关设备，用于工矿企业、高层民用建筑、发电厂、变电站、机场、港口码头等的低压配电系统作为受电馈电、照明、电动机控制之用。系高级型抽屉式低压成套开关设备。它由一个或多个封闭的控制柜组成，控制柜主要由一些将其主电路开关电器和控制测量元件按功能规定的功能单元电路汇集而成的功能单元，按以上下叠装的方式安装在封闭的金属柜体内，并与柜内的垂直母线通过插件连接。

产品标准

² GB/T 2682   电工成套装置中的指示灯和按扭的颜色

² GB 4208-1993   外壳防护等级（IP代码）（eqv IEC 529:1989）

² GB 7251.1-1997   低压成套开关设备和控制设备 第一部分：型式试验和部分型式试验成套设备（idt IEC 439-1999）

² GB 9969.1   工业产品使用说明书  总则

² GB/T 14048-2000   低压成套开关设备和控制设备  总则(eqvIEC60947-1:1999)

² GB/T 14436   工业产品保证文件  总则

² IEC947-2   低压开关和控制设备  断路器

² IEC947-3    低压开关和控制设备  开关、隔离开关、负荷开关

² IEC947-4    低压开关和控制设备  低压继电器、接触器和电动式继电器

² IEC947-5.1   低压开关和控制设备  自动控制元件

² ZBK 36001-89   低压抽出式成套开关设备

² JB/T 9661-1999   低压抽出式成套开关设备

² 其他现行的国家标准和国际标准

工作环境条件

² 周围空气温度： 上限  +40ºC    下限  -5ºC；

² 海拔：海拔不超过2000m；

² 相对湿度：日平均值不大于95%，月平均值不大于90%；

² 无显著的摇动和冲击振动的地方，垂直安装倾斜度不大于5度；

² 无爆炸危险的介质，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃，包括导电尘埃；

² 周围空气应不受腐蚀性或可燃性气体，水蒸汽等明显污染和无经常性的剧烈振动的场所。

技术参数

² 型式     GCS型低压抽出式开关柜

² 额定工作电压     380V

² 额定绝缘电压     660V

² 1min工频耐受电压    2500V

² 额定频率    50HZ

² 水平母线额定电流    ≤4000A

² 垂直母线额定电流    ≤1000A

² 水平母线额定短时耐受电流（有效值IS）  ≤80KA

² 水平母线额定峰值受电流    ≤176KA

² 垂直母线额定短时耐受电流（有效值1S）     ≤50KA

² 垂直母线额定峰值受电流    ≤105KA

² 外壳防护等级     IP40

整体结构

² GCS抽出式低压开关柜的基本柜架为组合装配式结构，柜架的全部结构件都经过镀锌或喷塑处理，通过螺钉紧固互相连接成基本柜架，再按需要加上门，挡板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的控制中心柜。

² 安装方式及操作方式：不靠墙安装，正面手动/电动操作。

² 主要组成部件：受电柜主要由顶板、侧板、后板、门、主开关、互感器、电流表、电压表等组成；馈电柜主要由顶板、侧板、后板、门、开关、互感器、仪表等组成，控制柜主要由顶板、侧板、后板、门、开关、接触器、热继电器、互感器、仪表等组成。

² 柜架分成后部母线室、前部左边功能单元、前部右边电缆室三个相互隔离的区间，可防止事故扩散和便于带电维修。功能单元室与母线室是用多功能板分隔的，垂直母线嵌入多功能板内，多功能板用高密度聚氨脂塑料制成，具有抗电击，抗故障电弧的性能。

² 母线水平安装于柜顶母线小室内，母线的这种布置方式增强了抗电动力的能力，提高了主电路的短路强度。

² 柜内绝缘夹块最大距离：800ｍｍ

² 每个功能单元（抽屉）均占据一个独立隔室，开关的操作由装在仪表板的手柄来实现，该手柄具有电气与机械联锁功能，使功能单元可靠实现工作、开关分闸、开关合闸、抽屉隔离等位置。

² 各相同的功能单元均能互换，一旦发生故障，即可以相同的功能单元更换，大大缩短了停电时间，提高了供电的可靠性。

² 在柜的上部，不占有柜的有效高度，用于布置柜内电气装置的二次回路的馈电线。所有指示仪表、按钮、指示灯和操作手柄均装在各自功能单元（抽屉）的正面测控板及面板上，随单元一起插入或抽出。

² 保护接地措施：在柜底设接地铜排一根，连接排垂直安装在电缆小室，有明显的接地标志，开关柜的门用软铜线与框架连接，整个柜构成完整的接地保护电路。

² 防腐措施：柜体的功能单元隔板和其它安装支件均采用镀锌化处理，柜体面漆选用环氧粉末静电喷涂，附着力强，质感好。

投标产品结构及材料达到的规范

² 设备整体

ü 开关柜采用厚度不小于2mm的进口优质钢板，折弯后组装成紧固的一体。

ü 开关柜为间隔抽出式结构，柜内排列布置应合理紧凑，满足排列方便、安全可靠的要求。柜体前后均可开门检修，二次小母线置于柜的前顶部，电缆室位于柜后。每个开关柜的母线室、抽屉单元室、电缆室以及控制装置小室之间均按照GB7251规定的型式进行严格分隔。

ü 开关柜隔室尺寸用模数化设计，同规格的功能单元可以互换。

ü 母线采用空气绝缘和聚脂双重绝缘，其他均采用空气绝缘，符合本技术规范和国家标准规定的工作电压和绝缘耐受电压。

ü 柜体总体工艺精良，部件标准化程度高，安全可靠性强，安装维修方便。

ü 开关柜的结构保证工作人员的安全，且便于运行、维护、检查、监视、检修和试验。

ü 开关柜柜体按照抽出式结构设计。柜体基本结构是由型材装配而成，型材以优质钢板冷轧弯制而成。全部柜架及内层隔板均采用优质钢板。

ü 所有操作开关、仪表、指示器具的布置都便于操作和观察。面板上的器具都采用嵌入式安装。防护等级达到IP40。

ü 开关柜的接地母线能承受断路器的瞬时及短时额定电流不超过额定温升。

ü 开关柜的外形平整美观。

ü 开关柜及其组件都有产品合格证。

ü 开关柜中有闭锁要求的空气断路器严格按设计要求进行设计、制造。

ü 柜体的外形尺寸、排列布置和出线方式按需方要求设计。

² 内部接线

ü 设备的内部接线都在工厂完成，接线布置合理、整齐、美观，发货前均进行全面检查；设备的内部接线都采用耐火烧火燎型绝缘材料的标准导线。

ü 所有端子的绝缘材料是阻燃的。每个端子排只接一根导线（内部跨线可以接两根导线），导线均选用交联聚乙烯绝缘，。

ü 控制、保护、信号和表计回路连接用线为铜芯绝缘线，强电最小截面不小于1.5MM2，弱电回路最小截面不小于0.8MM2。所有导线应牢固的夹紧，设备端子均有标字牌。

ü 所有接线都采用扎带保护，外露的部分接线都束在一起并用适当的夹具固定或支持。

ü 所有连线中间没有接头。导线在柜内的连接都经端子排或设备接线点，且一个端子或一个接线点的连接导线没有超过两根。

ü 所有屏柜内边线的两端标示对应所接元件的编号及接线编号。
