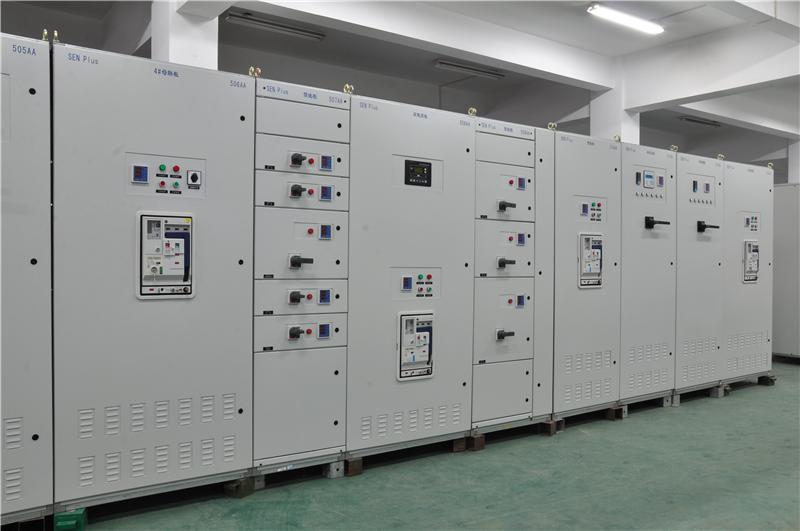

SEN-Plus交流低压配电柜

SEN-Plus交流低压配电柜是GE公司针对中国市场需求开发设计的低压开关柜。

产品特点

n 采用GE全系列低压电器元件，包括：M-PACT空气断路器、Record+Plus塑壳断路器等，组成完善及可靠的低压配电系统。

n 马达控制中心能够在同一柜体中混装固定式、插拔式和抽屉式单元模块。 抽屉式单元模块使用涡轮操作机构。

n 三个固定的功能小室，即母线室、电器室和电缆室，并且小室之间相互隔离。

n 采用高强度的专用型材骨架，无焊接自承重结构，并采用相应的支撑件加固，基本框架由4个部件组成：两种框架立柱，角和角连接板。框架立柱由轧制钢板制成，立柱上有经冲制工艺而成的模数孔，用于固定内部元件，孔间距为25mm。

n 采用模数化框架设计方案，柜体的深度、宽度可按要求灵活配置。

n 排列紧凑，节约空间、成本。

n 单元组件的组合灵活、通用性强，可满足系统设计方案的各种要求。

n 具有不同外壳的防护等级和内部隔离形式。

n 装配方便、快捷，毋需特殊复杂的工艺。

n 抗腐蚀，所有柜体结构均采用敷铝锌板；所有含铁的材料，如铰链，固定材料等，必须作电镀处理。

n 为保证稳定性，覆板和门板的材料都采用2mm厚的钢板。

n 截面采用弯边工艺，以防止出现锋利的折边。

n 柜子表面不能看见铰链，固定螺丝和螺钉。

n 所有内部单元采用统一的色系，建议使用RAL 7035，应用环氧聚酯粉末喷涂工艺。

适用范围

   广泛应用于：发电站 、机场、大学/医院、钢铁冶金、市政工程、商业建筑、高端民用住宅，作为动力、照明及配电设备的电能转换、分配与控制之用。

使用环境

n 周围空气温度：+40℃~-10℃

n 海拔：≤2000米

n 相对湿度：

    日平均值不大于95%

    月平均值不大于90%

n 地震烈度：7度

技术参数

n  额定工作电压 Ue: 400V/690V a.c.

n  额定绝缘电压 Ui: 1000V

n  工频耐受电压 Us : 8kV 1.2/50

n  额定频率: 50Hz

n  耐压等级: IV

n  主母排短时耐受电流Icw（对于母排相线导体）

- 额定电流到1600A： 65kA 1s

- 额定电流到3200A： 80kA 1s

- 额定电流到7600A： 100kA 1s

n  主母排峰值耐受电流Ipk（对于母排相线导体）

- 额定电流到1600A： 143kA

- 额定电流到3200A： 176kA

- 额定电流到7600A： 220kA

n  垂直母排短时耐受电流Icw（对于母排相线导体）

- 额定电流到1200A: 50kA 1s

- 额定电流到1900A: 80kA 1s

n  垂直母排峰值耐受电流Ipk（对于母排相线导体）

- 额定电流到1200A： 110kA

- 额定电流到1900A: 176kA

使用环境

n 周围空气温度：+40℃~-10℃

n 海拔：≤2000米

n 相对湿度：

     日平均值不大于95%

     月平均值不大于90%

n 地震烈度：7度

引用标准

GB7251.1-2005  低压成套开关设备和控制设备

GB/T156-1993  标准电压

GB191-2000    包装储运图示标志

GB/T762-1996  标准电流

GB773-1993    低压绝缘子瓷件技术条件

GB1207-1997   电压互感器

GB1208-1997   电流互感器

GB2421-1989   电工电子产品基本环境试验规定总则

GB2681-1981   电工成套装置中的导线颜色

GB2682-1981   电工成套装置中的指示灯和按钮的颜色
