□ 概 述

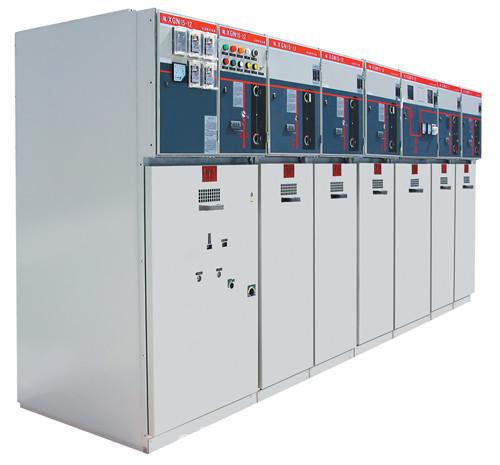

XGN60-12系列SF6绝缘金属封闭环网开关设备(以下简称充气柜)系福建森源电力设备有限公司自主研发、倾力打造的一个产品;第一台样机于2001年底在北京电科院通过了全部型式试验,并获得型式试验报告,2003年获得西安高压电器研究所颁发的型号使用证书。
产品广泛运用于10kV/6 kV配电系统,是城乡各类用户变配电系统、小型二次配电站的******产品;
产品满足标准: GB1984、GB1985、GB3804、GB3906、GB16926。额定运行条件下,寿命超过30年。
□ 产品特点
l 充气柜以SF6气体作为灭弧及绝缘介质。
l 充气柜的母线、开关、及其他带电部分完全封闭在不锈钢箱体内,并充以SF6气体,防护等级达到IP67。在水浸条件下设备能短时运行正常。
l 充气柜在寿命期间全密封;具有全密封、全绝缘、免维护、占用空间小、不受环境影响等优点。
l 单元数大于6个单元时,可以通过可扩展母线将两个(或者两个以上)气箱连接起来,实现更多单元的组合;扩展母线完全绝缘和屏蔽。
l 可以根据用户需求配置电动、远控及监测装置。
□ 主要单元名称、单元代号及技术参数
单元(代号) | C单元 | F单元 | V单元 | |
单元(名称) | 负荷开关 | 组合电器 | 断路器 | |
额定电压 kV | 12 | |||
额定短时耐受电压(1min) kV | 42/48 | |||
额定电流 A | 630 | 125 | 630 | 1250 |
额定短路开断电流 kA | 31.5 | 20 | 25 | |
额定短时耐受电流(4S) kA | 20 | 20 | 25 | |
机械寿命(主开关) 次 | 5000 | 10000 | ||
宽度尺寸 mm | 325 | 325 | 325 | 400 |
